Qubino 3-Phase Smart Meter (ZMNHXD1)

4 305 Kč
Skladem (4 ks)
Můžeme doručit do:
5.8.2021
Qubino 3-Phase Smart Meter je používán pro měření spotřeby elektřiny v troj-fázové elektrické síti v domácnostech nebo průmyslu. Přístroj měří energii přímo v 3-fázových sítích podle principu rychlého vzorkování signálů napětí a proudu.

Detailní informace

Detailní popis produktu

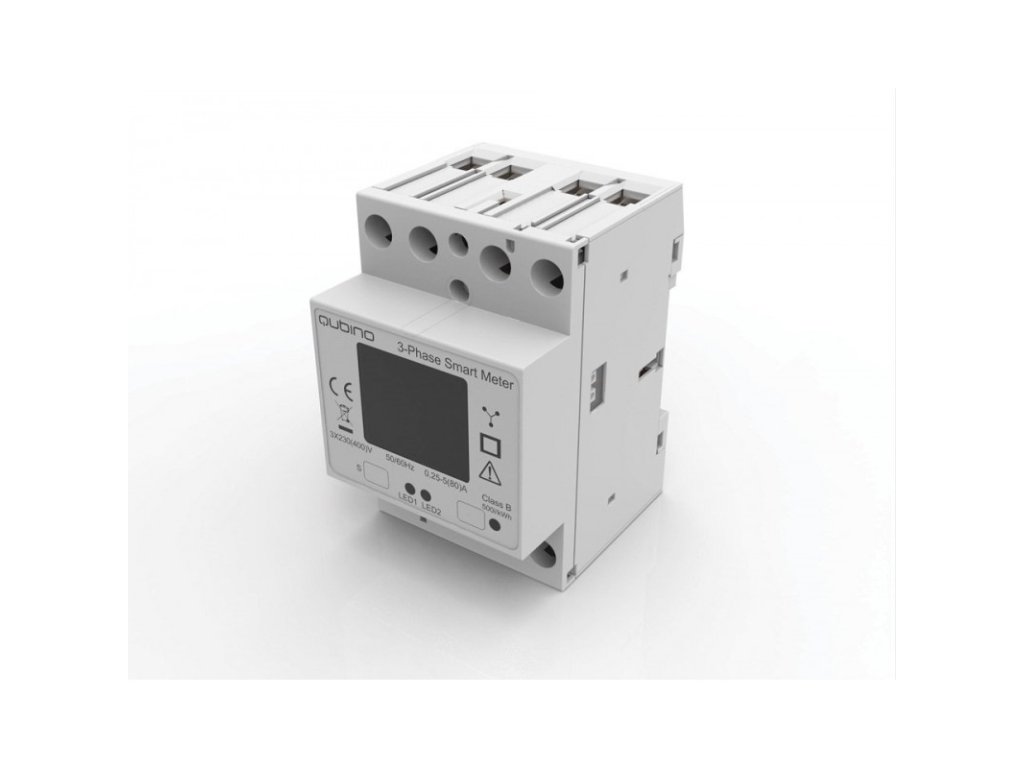

Qubino 3-Phase Smart Meter (ZMNHXD1)


Z-Wave Plus Qubino 3-Phase Smart Meter DIN-Modul se používá pro měření energie v troj-fázových elektrických síťových instalacích a může být použit v domácích nebo průmyslových aplikacích. Qubino 3-Phase Smart Meter měří energii přímo v 4-vodičových sítích principem rychlého vzorkování napětí a proudových signálů. Vestavěný mikroprocesor počítá energii, výkon a výkonový faktor z naměřených signálů.
Qubino 3-Phase Smart Meter DIN-Modul může být kontrolován přes Z-Wave síť a chová se jako zesilovač, který zlepšuje dosah a stabilitu Z-Wave sítě. Modul je navržen pro instalaci na DIN lištu.
Technické detaily:

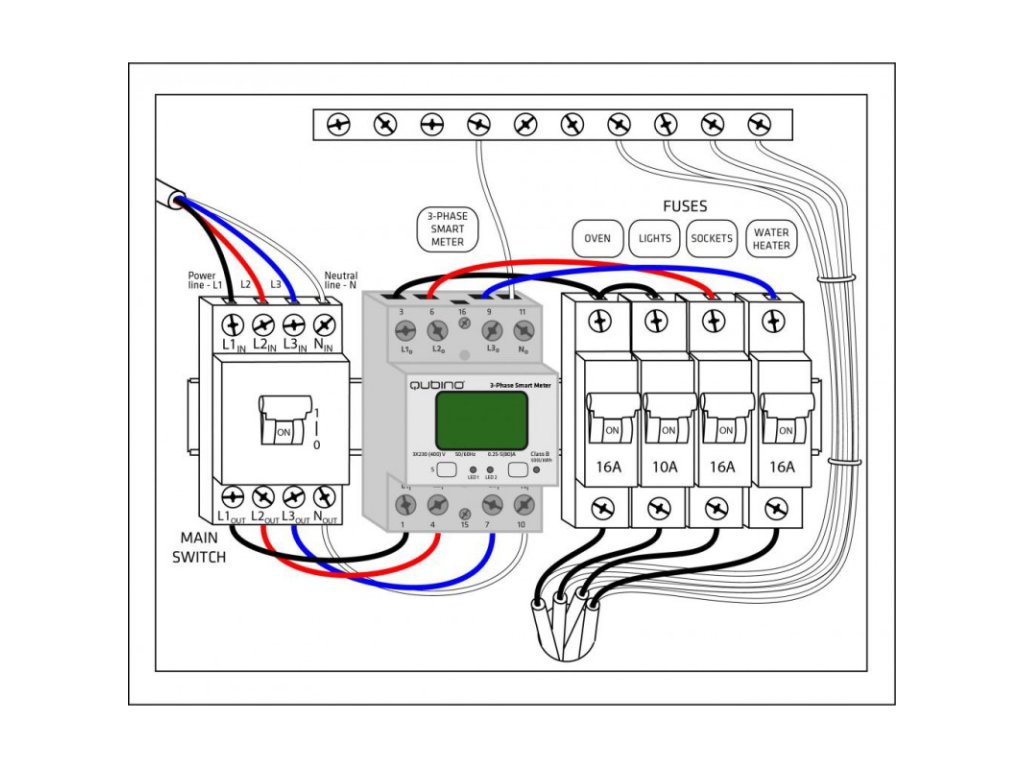

  • Hlavní svorky (L1I, L2I, L3I, NO, L1O, L2O, L3O, NO)
  • Kapacita kontaktů: 2.5 … 16 (25) mm2
  • Šrouby konektorů: M5
  • Max. točivý moment: 3.5 Nm (PZ2)
  • Volitelné svorky (1,2,4,5)
  • Kapacita kontaktů: 1 … 2.5 mm2
  • Šrouby konektorů: M3
  • Max. točivý moment: 1.2 Nm

Vstup měření
  • Typ (připojení): tři fáze (4u)
  • Referenční proud ( ib): 5 A
  • Maximální proud (Imax): 80 A
  • Minimální proud (Imin): 0.25 A
  • Startovací proud: 20 mA
  • Napětí (Un): 3×230 V / 400 V
  • Spotřeba energie při Un < 8VA
  • Nominální frekvence (fn): 50 a 60 Hz

Přesnost
Aktivní energie a výkon
  • Standardu EN 62053–21 třída 1
  • Standardu EN 50470–3 třída B
Re-aktivní energie
  • Standardu EN 62053–23 třída 2
Optická komunikace
  • Typ IR – použitý na kontrolu BICOM432–40-WM1
Vstup (16)
  • Jmenovité napětí: 230 V (± 20%)
  • Odpor vstupu: 450 kOhm
LCD
  • Displej 7 + 1 znaků (100Wh rozlišení)
Bezpečnost
  • Vnitřní použití: ano
  • Stupeň znečištění: 2
  • Třída ochrany: II
  • Test napětí AC: 4 kV
  • Kategorie instalací: 300 Vrms cat. III
  • Standard: EN 50470

Okolní podmínky a Bezpečnost:
  • Podle standardů pro vnitřní aktivní energetické metry.
  • Teplotní a klimatické podmínky podle EN 62052–11
  • Třída ochrany: IP20
  • Operační teplota: –10 … 55 ° C
  • Úložná teplota: –40 … 70 ° C
  • Materiál pouzdra splňuje normu UL94 V
  • Vnitřní metr: ano
  • Stupeň znečištění: 2
  • Ochranná třída: II
  • AC napěťový test: 4 kV
  • Instalační kategorie: 300 Vrms kat . III
  • Standard: EN 50470
  • Dosah: do 30 m uvnitř (záleží od stavebních materiálech)
  • Váha: 220g
  • Instalace: DIN lišta 35mm (EN 60715)

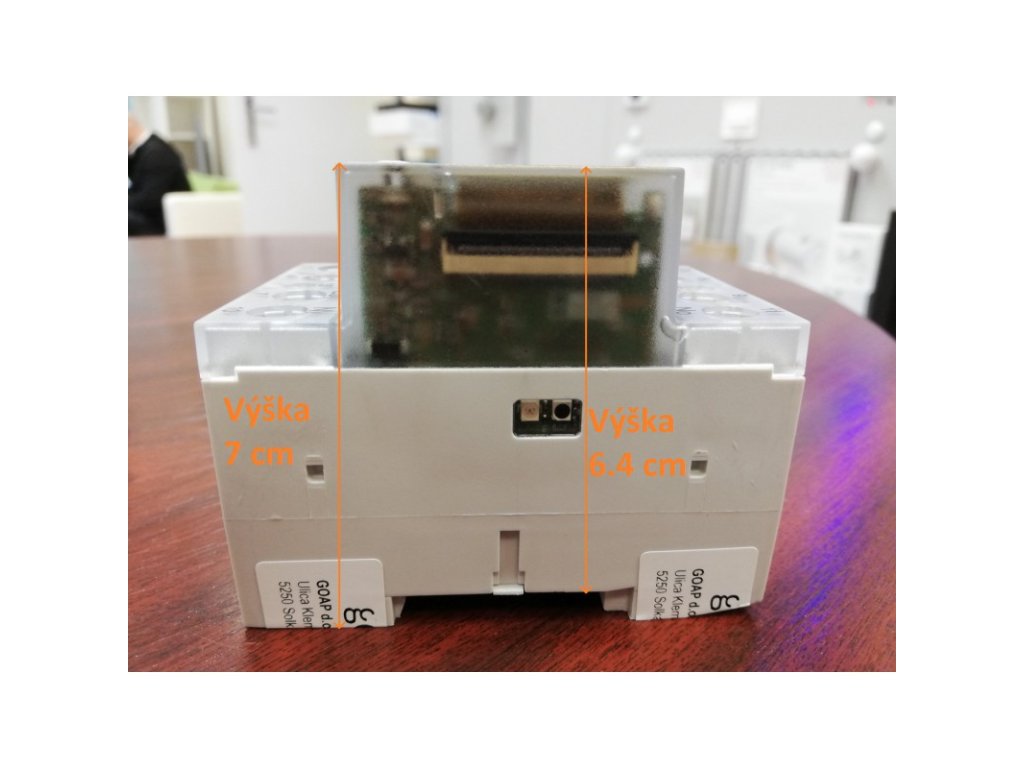

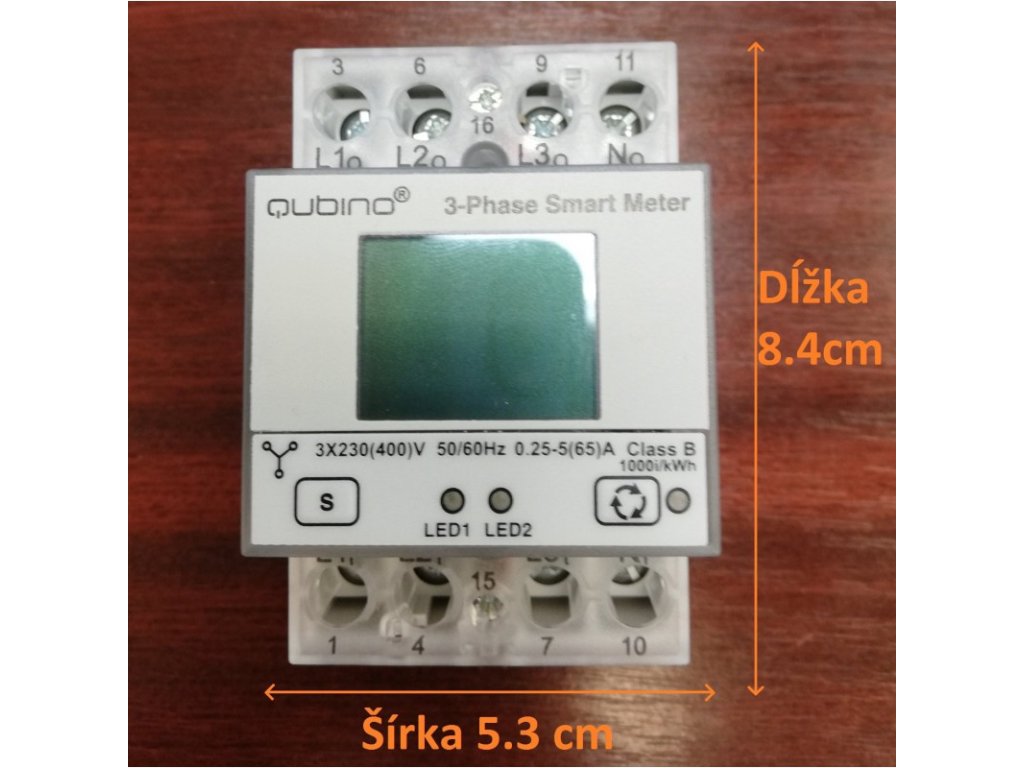

  • Rozměry (Š x V x H): 53.6 x 84 × 65mm
  • Rozměry balíka (Š x V x H): 56 x 86 × 70mm
  • Barva: RAL 7035
